プロテルNCデータの原点不一致について

PBが受け取るプロテルデータの99%以上が、ガーバーデータとNCデータの原点が合致しておりません。(※今のところ、合致しているのは、1社様だけでした)毎回PBで、移動修正&チェックするのですが、原因を探ってみました。

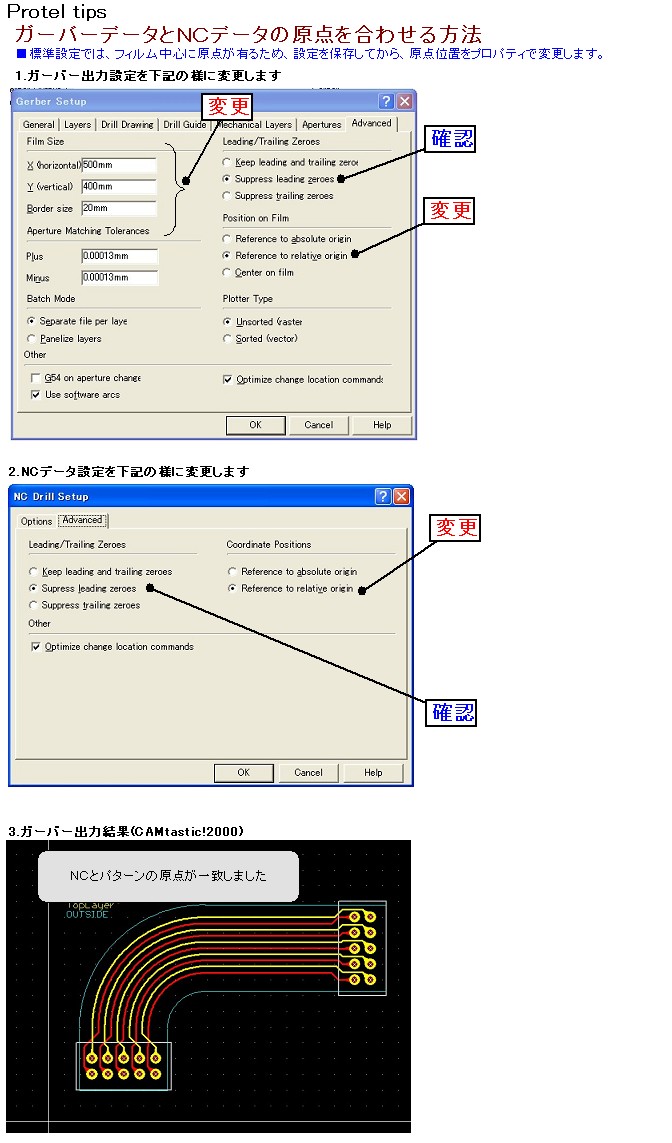

プロテルガーバー出力の標準設定が図の様にフィルム中心になっているのが、原因と思われます。

プロテルNCデータ原点不一致

おそらく、90%以上の設計者がドリルとフィルムのチェックをしていないという現実が見えてきます。プロテル派の設計の方はぜひ、この方法を読んで、設定してみてください。これを知っているだけでも匠の領域に近づきます。お試しあれ。
