秋月キットを作りました! Vol.1(時計)

秋葉原にある秋月電子さんのキットを製作してみましたので、使用感などレポートします。

何が良いかいろいろと検索しながら、今回は一般的で安い(1900円)多機能デジタル時計に決定!

インターネットで注文し、2日後には届きました。

開けてみると、「おおー秋月キットだぁー」という感じです。

入っていたものは下記の通り

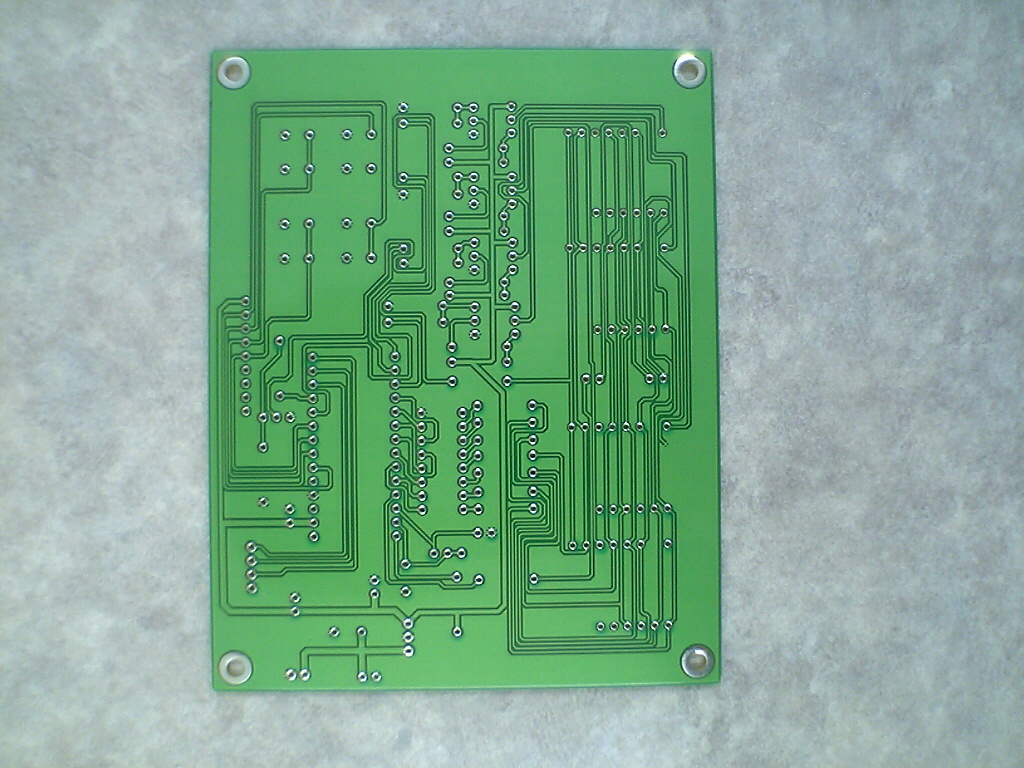

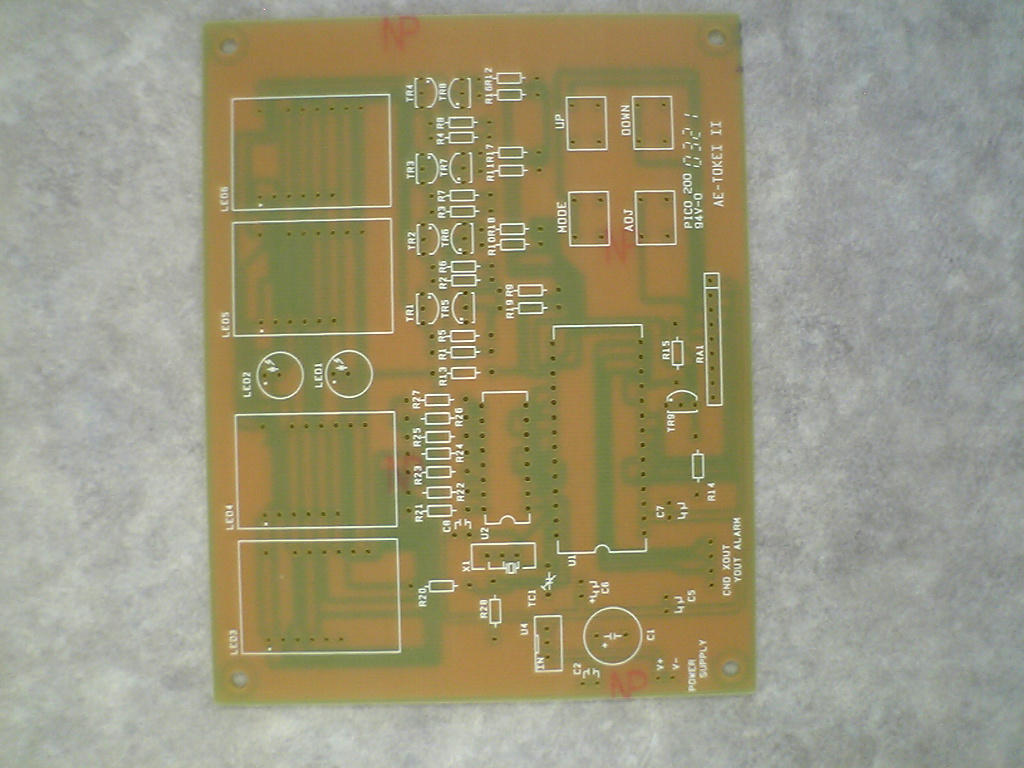

1.生基板(何とガラエポ。片面なのが残念)

秋月時計3

秋月時計2









2.部品いろいろ

秋月時計4









3.回路図

4.使い方マニュアル

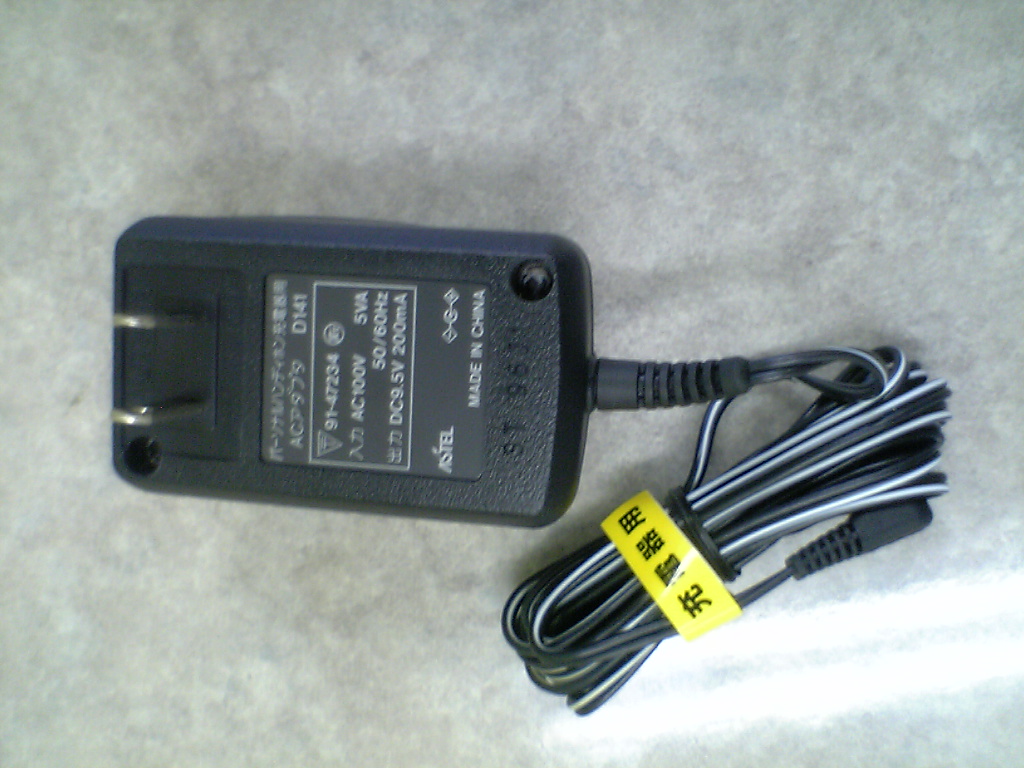

5.ACアダプタ

秋月時計6

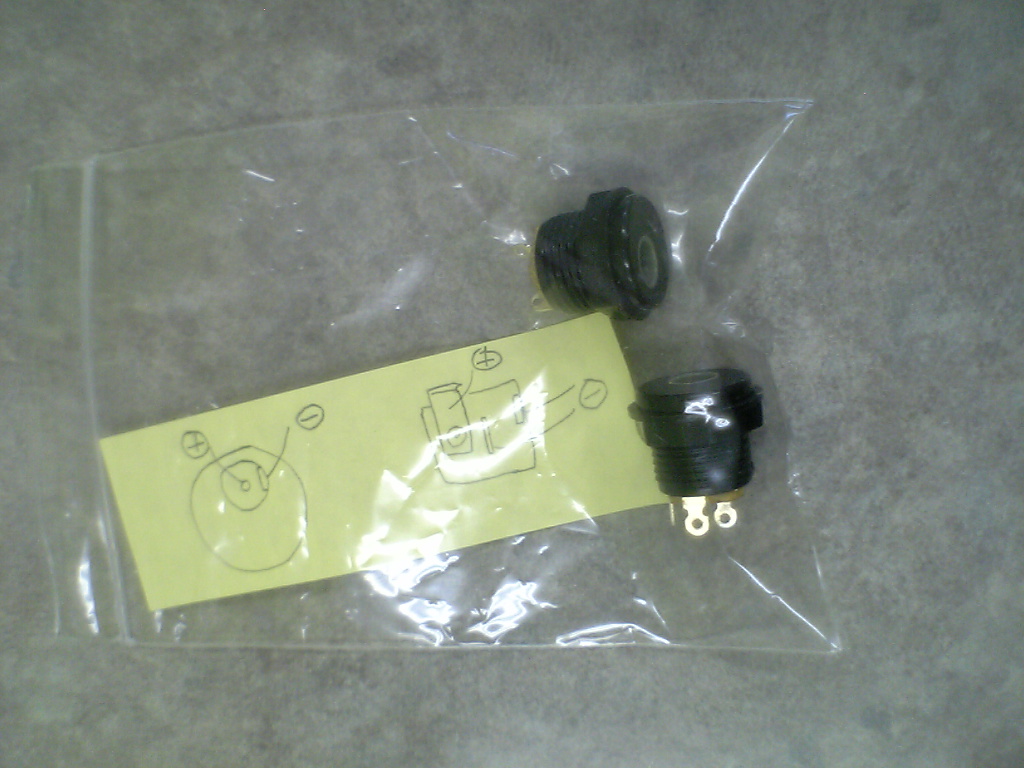

6.ACアダプタ用接続コネクタ

秋月時計5









早速、はんだごてを使って組立開始。約30分で完了。速攻で電源を入れると...「あれ?」1つ数字表示が付きません。トランジスタの半田が2個もとれています。

半田付け歴20年以上の私が言うのも何なんですが、最近片面基板の半田付けしてなかったからなぁ。こんなに弱いの?という感じです。やはり、両面スルーホールが原則ですね。(秋月さん、次回はPBに発注してね)

 ■■キット組立時の半田付けには特に注意を払って下さいね■■

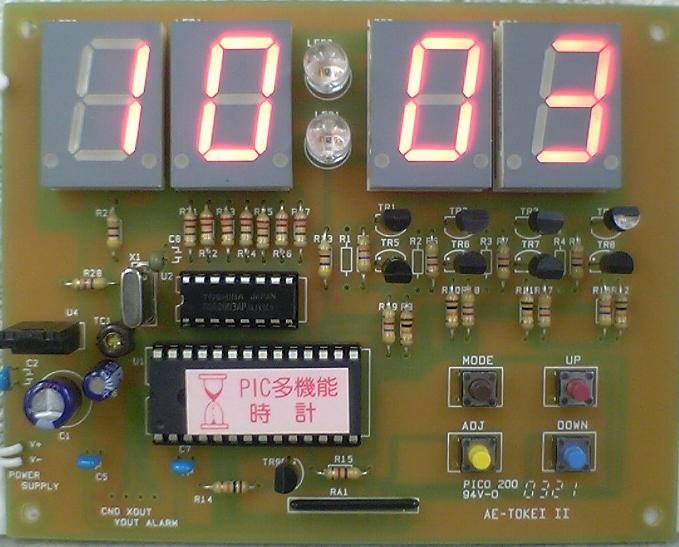

ジャンパ配線でトランジスタのランドを直して、再度電源を入れると、「おおー」と正常動作を始めました。秋月時計1早速電波時計と時刻を合わせて組立完了。それから、毎日誤差をチェックしておりますが、これが結構「優秀」。10日経過しましたが、1秒ずれておりません。これにはびっくりしました。多機能デジタル時計ということで、ストップウォッチとかあるのですが、使う時がありません。カレンダーの方が便利と思いました。アラーム出力で外部ON/OFFが出来るので、今後何か使えると良いかと思います。

総合評価 ★★★★
