MAX BOARD のオリジナル機能 その4

寒くなってきました。今日はこの冬初めてベストを身につけました。 部屋の中は乾燥していて、風邪が流行しています。 ペットボトルは手放せませんね。それと、手洗い・うがい・ビタミン剤で乗り切っています。 今年は風邪を引かずに過ごしたいものです。

前回に触れたMBサブ画面の中央にある全体表示部ですが、常に自分が作業中の基板のどこにいるか? わかります。 作業している画面領域は常に白く囲まれていて、感覚的にわかりますし、作業領域の中心の座標も常に表示されます。(基板原点からのXY座標です) また、その表示部に数値を入力すると、その座標に作業領域が移動できます。 コネクタなどの座標指定のある部品の配置や設計のときに重宝します。 またマウスをサブ画面中の移動したい場所でクリックしてもそこに移動できます。もちろん、ズームイン・アウトもボタン一発です。

勿論作業はメイン画面上でやるのですから、あくまで補助機能なのですが、これが使い始めると手放せなくなってきます。

言葉で説明するよりも触っていただくのが一番です! もうしばらくお待ち下さい。

基板も設計していますよ! 高圧基板の設計は楽しいですね。


MAX BOARD のオリジナル機能 その4

寒くなってきました。今日はこの冬初めてベストを身につけました。 部屋の中は乾燥していて、風邪が流行しています。 ペットボトルは手放せませんね。それと、手洗い・うがい・ビタミン剤で乗り切っています。 今年は風邪を引かずに過ごしたいものです。

前回に触れたMBサブ画面の中央にある全体表示部ですが、常に自分が作業中の基板のどこにいるか? わかります。 作業している画面領域は常に白く囲まれていて、感覚的にわかりますし、作業領域の中心の座標も常に表示されます。(基板原点からのXY座標です) また、その表示部に数値を入力すると、その座標に作業領域が移動できます。 コネクタなどの座標指定のある部品の配置や設計のときに重宝します。 またマウスをサブ画面中の移動したい場所でクリックしてもそこに移動できます。もちろん、ズームイン・アウトもボタン一発です。

勿論作業はメイン画面上でやるのですから、あくまで補助機能なのですが、これが使い始めると手放せなくなってきます。

言葉で説明するよりも触っていただくのが一番です! もうしばらくお待ち下さい。

基板も設計していますよ! 高圧基板の設計は楽しいですね。


マウス操作の紹介3

縮小、拡大 その3

「MAXBOARD」はスタート時点では描画は出来ません。

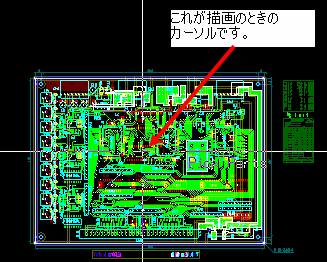

マウスポイントが、矢印の状態(メインカーソルモード=色々な
作業を選んで実行できる状態)で左クリックを一回押すと、
矢印が十字線に変わって、描画を始めることが出来るようになります。
これが描画モードです。

マウス1









描画を始めると、画面の移動を頻繁に行うようになるのですが、
そういう場合にも特徴的で便利なマウスの使い方があります。

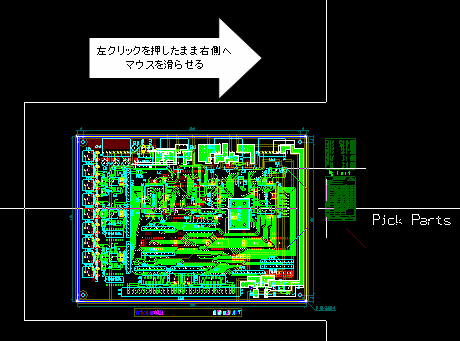

描画モードで、「左クリックを押した状態のまま、右側にマウスを
スライドさせると画面拡大、左側にスライドすると画面縮小」が
出来ます。

マウス2

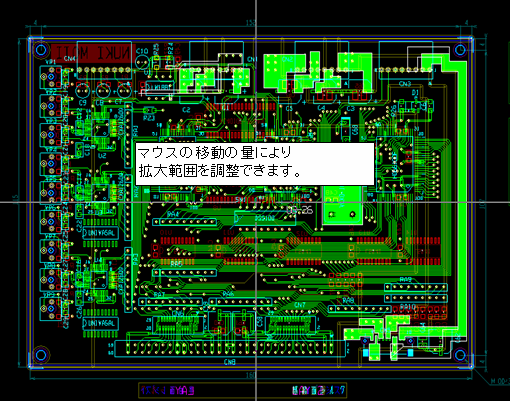

実際にはどのような動きをするのか?
